產品概述：
雙錐回轉真空干燥機使用搪瓷真空生產制作，雙錐回轉真空干燥機是集混合-干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計合理，內部結構簡單，清掃容易，物料能夠排出，操作簡便。能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動但器壁上不積料，故傳熱系數較高，干燥速率大，不僅節約能源，而且物料 干燥均勻充分，質量好?？蓮V泛應用于制藥、化工、食品、染料等行業的干燥。
工作原理 ：
SZG 雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。
特點：
1、容器不斷旋轉，物料加熱表面得以更新
2、間接加熱，不會被污染
3、熱效率高，比一般烘箱提高2倍以上
4、容器旋轉速度可在3-13rpm范圍內調節
5、恒溫控制溫度由數顯儀顯示

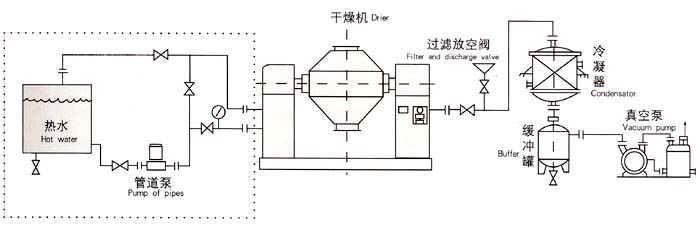

工藝流程圖：

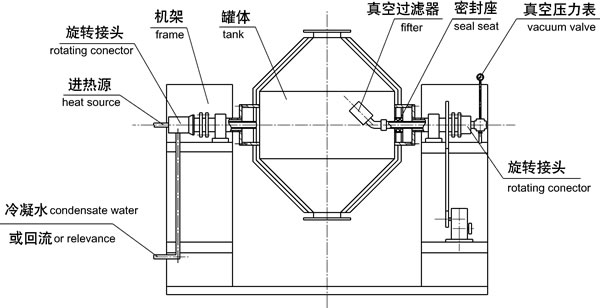

結構流程圖：

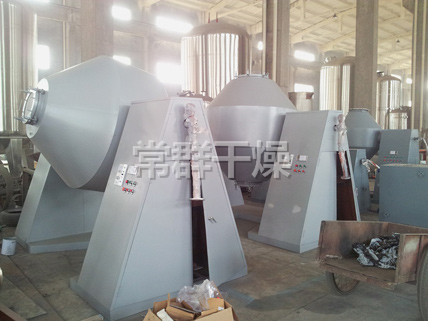

SZG 系列雙錐回轉真空干燥機
技術參數：
雙錐回轉真空干燥機
| 罐 內 容 積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4500 |
| 裝 料 容 積 | ≤ 50 | ≤ 175 | ≤ 250 | ≤ 375 | ≤ 500 | ≤ 750 | ≤1000 | ≤1500 | ≤ 2250 |
| 轉 速 | 3-13 | ||||||||
| 電 機 功 率 | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 7.5 | 11 |
| 占 地 面 積 長 × 寬 | 2160 × 800 | 2260 × 800 | 2350 × 800 | 2560 × 1000 | 2860 × 1300 | 3060 × 1300 | 3760 × 1400 | 3760 × 1800 | 3960 × 2000 |
| 回 轉 高 度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3330 | 4100 |
| 罐 內 設 計 壓 力 | -0.1-0.15 | ||||||||
| 夾 套 設 計 壓 力 | ≤0.3 | ||||||||
| 工作溫度 | 罐內≤85 夾套≤140 | ||||||||
| 用冷凝器時，真 空泵型號，功率 | 2X - 15A 2KW | 2X - 15A 2KW | 2X - 30A 3KW | 2X - 30A 3KW | 2X - 70A 5.5KW | JZ JX 300 - 8 7KW | JZ JX 300 - 4 9.5KW | JZ JX 600 - 8 11KW | JZ JX 600 - 4 20.5KW |
不用冷凝器時真空泵型號，功率 | SK- 0.4 1.5KW | SK- 0.4 1.5KW | SK- 0.8 2.2KW | SK- 2.7B 4KW | SK- 2.7B 4KW | SK- 3 5.5KW | SK- 6 11KW | SK- 6 11KW | SK- 9 15KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 5200 | 6800 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
訂貨須知：
1．加熱分蒸氣、熱水、導熱油加熱三種方式；
2．訂貨時請注明物料所能承受的溫度或干燥機的使用溫度，以便本廠為您選擇或提供熱源；
3．干燥粘性物料時，本廠將在罐內特別設計“抄板”結構；
4．真空干燥系統中涉及的附件，我廠均可為用戶提供和安裝，請在訂貨中說明；
5．本廠可對用戶提出的特殊要求設計、制造和安裝；
6．整體設備配套按需要加價。
SZG 系列雙錐回轉真空干燥機：
常州市常群干燥設備有限公司生產制作SZG 系列雙錐回轉真空干燥機，關于設備價格,具體技術參數請來電咨詢0519-88910067,13921018017。
